Щит приборный на 1 отбор давления
(по ОЛ.1.4.2 ПАО "Транснефть")

Назначение

Щит приборный на 1 отбор давления предназначен для установки приборов давления и температурного контроля с организацией импульсной линии и электрического подключения в составе систем автоматизации.

Функциональные возможности

Один канал избыточного давления реализован комплектом «преобразователь + манометр» с пределом измерения 0…1,0 МПа. Дополнительно установлен термопреобразователь с индикацией для контроля температуры воздуха (диапазон измерения −50…+100 °C). Обслуживание импульсной линии обеспечивается пятью шаровыми кранами с функциями общего запора, дренажа и раздельного отбора на преобразователь/манометр/демпфер; для гашения пульсаций предусмотрен демпфер V=1 л.

Конструкция

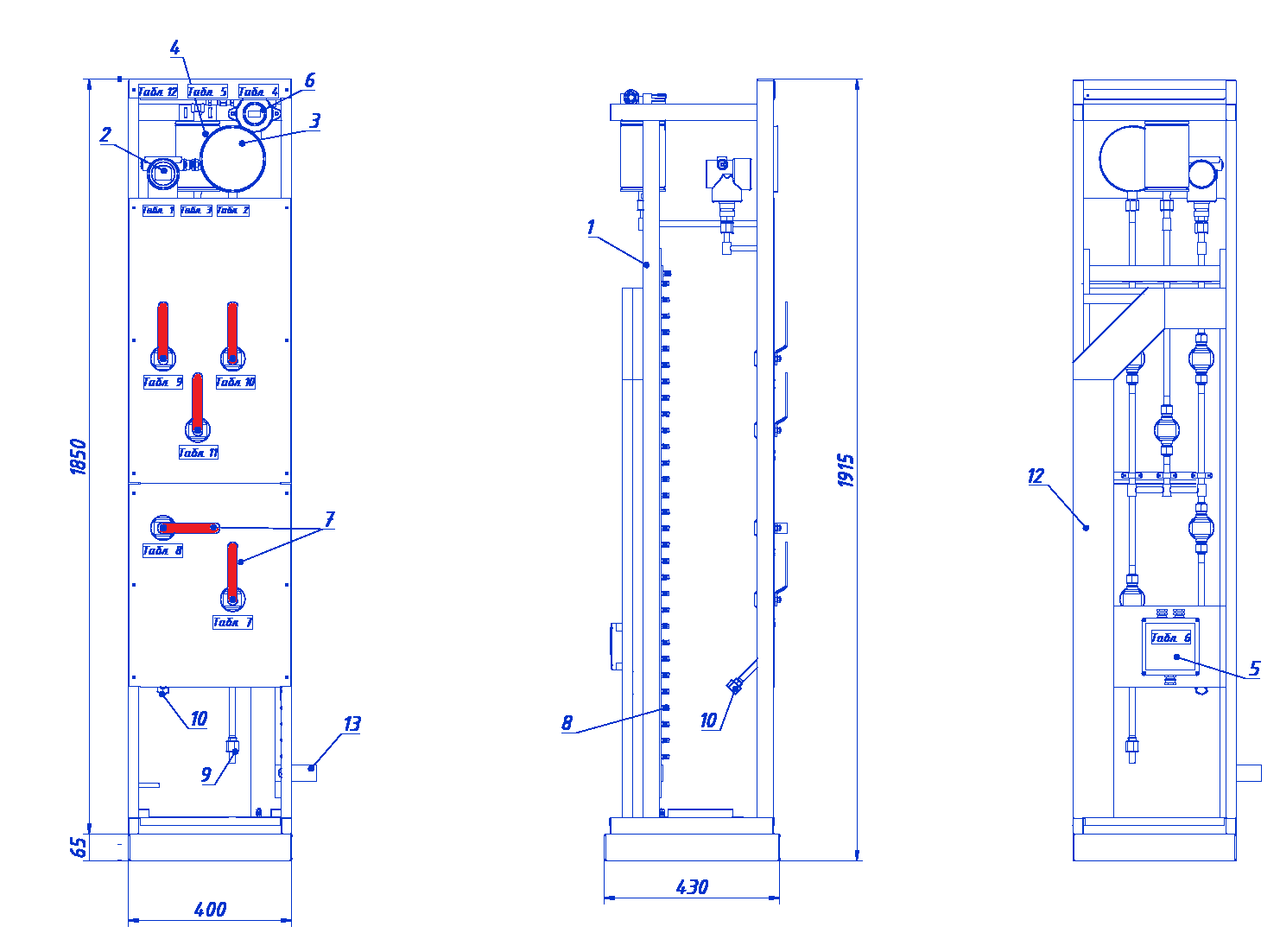

Корпус – сталь толщиной ≥2 мм, окраска порошковая полиэфирная RAL 7035. Габариты: 1850×400×430 мм (не более), масса 65 кг. Кабельный канал – 1,6 п.м.; импульсная труба – 1,6 п.м. Кабели проложены в оцинкованном коробе, подводы к КИП выполнены в металлорукавах, фиксация – стяжками к монтажным рейкам. Сейсмостойкость – 6 баллов MSK-64.

Импульсная обвязка и материалы

Импульсная линия выполнена из 12Х18Н10Т (AISI 321), труба ∅14×2,0 мм. Сварные соединения выполнены аргонодуговой сваркой (TIG) с последующей электрохимической пассивацией Steel Guard 425; в составе схемы предусмотрено 24 сварных шва. Демпфер индивидуального изготовления из 12Х18Н10Т, разрешенное давление 11,5 МПа. Арматура – шаровые краны из 12Х18Н10Т для нефтепродуктов (5 шт.). Присоединение импульсных линий выполнено узлами М20×1,5 (ниппельное соединение/приварной штуцер и штуцер/заглушка). На линии ввода импульсной линии предусмотрена красная маркировка RAL 3020 кольцом 42 мм (до и после запорного крана).

Электроподключение

Коммутация сигналов 4–20 мА выполнена через взрывозащищенную клеммную коробку IP66 исполнения 1Ex eb IIC T6 Gb с кабельными вводами. Подключение РТ и TIT предусмотрено кабелем КВВГЭнг(А)-LS 4×0,75; экраны подключаются на выделенные клеммы. Заземление выполняется проводом ПуГВнг(А)-LS 1×4,0 на шину заземления из оцинкованной стали; предусмотрен узел подключения к внешнему контуру. Для дополнительной изоляции токоведущих элементов применяется термоусадочная трубка, проводники оконцовываются наконечниками.

Маркировка и идентификация

Таблички предусмотрены на приборы давления, термоканал, демпфер, клеммную коробку и каждый кран (общий запор, дренаж, отвод к преобразователю, к манометру, к демпферу). Идентификация выполнена так, чтобы при эксплуатации однозначно различались ветви обслуживания и приборные отводы.

Условия эксплуатации

Исполнение изделия – УХЛ4.2. Транспортирование допускается всеми видами транспорта при обеспечении устойчивого положения и исключении ударов. Хранение – в закрытом помещении при −40…+40 °C и влажности до 80% при +20°C. К работам допускается персонал с группой по электробезопасности не ниже III; электромонтаж выполняется при снятом напряжении.

Основные преимущества

Один измерительный канал давления с демпфером и обслуживаемой схемой арматуры, нержавеющая импульсная линия с TIG-сваркой и пассивацией, взрывозащищенная клеммная коммутация 4–20 мА и подтвержденные заводские проверки (контроль сварных швов и гидроиспытания на предельном давлении 11,5 МПа).
