Щит приборный на 2 отбора давления
(по ОЛ.1.4.3 ПАО "Транснефть")

Назначение

Щит приборный на 2 отбора давления применяется для размещения приборов КИПиА и организации импульсных линий при контроле давления нефтепродукта в двух точках. Дополнительно предусмотрен канал контроля температуры воздуха в помещении.

Функциональные возможности

Щит обеспечивает два независимых измерительных канала давления с установкой преобразователей давления и манометров. Для стабилизации показаний предусмотрены элементы гашения пульсаций – демпферы. Обслуживание импульсных линий выполняется через запорную арматуру с функциями общего запора, дренажа и подачи давления к преобразователю и к манометру по каждому отбору.

Конструкция

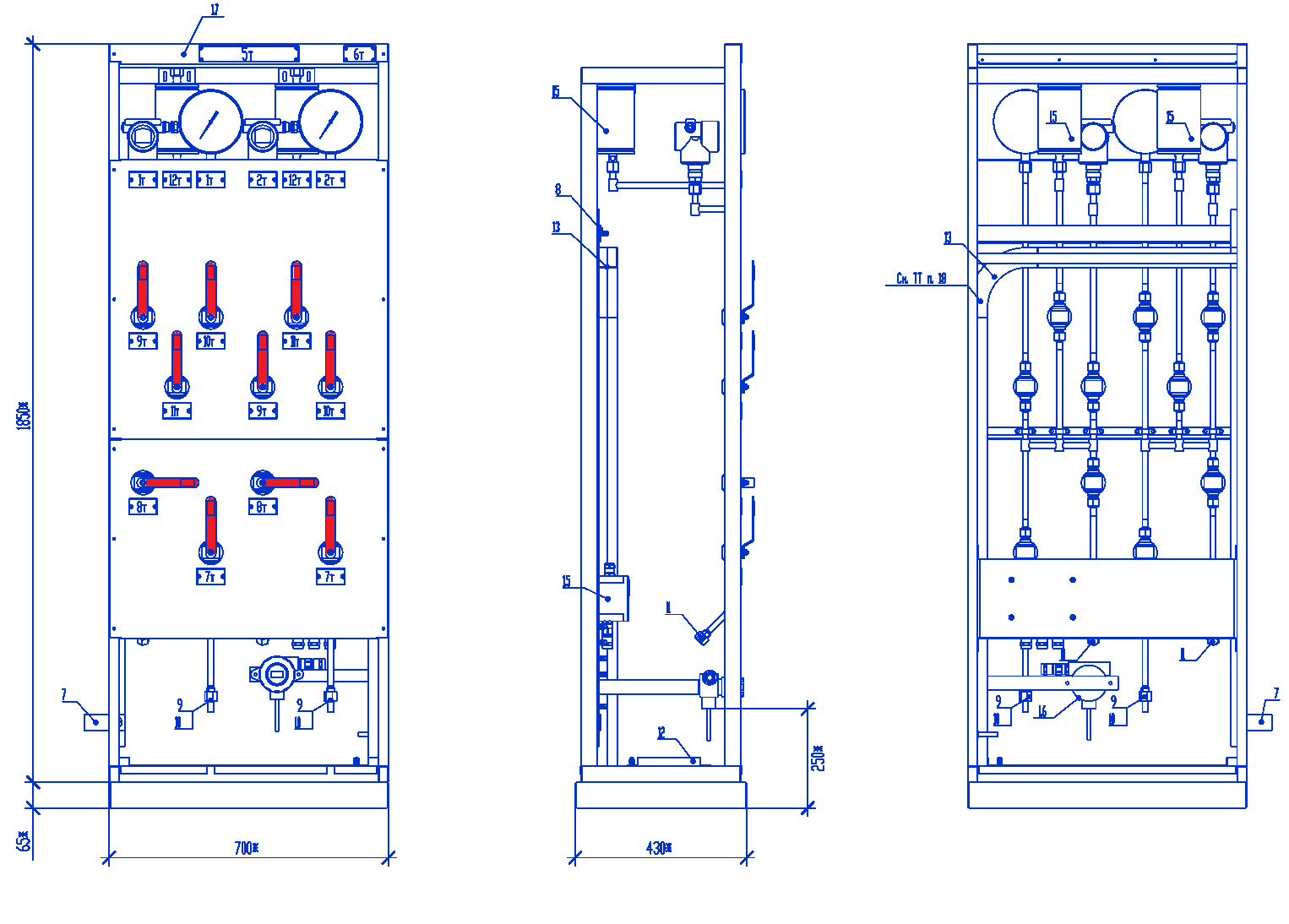

Габаритная компоновка: высота порядка 1850 мм, ширина 700 мм, глубина 430 мм; предусмотрен поддон. Размещение приборов выполнено на лицевой части щита, трассировка импульсных линий – на монтажной стороне, с разделением на два симметричных канала.

Импульсная обвязка и материалы

Импульсные трубные проводки выполнены из нержавеющей стали с применением ниппельных соединений с резьбой М20×1,5 (включая элементы с торцевым уплотнением), а также заглушек/пробок по линии обслуживания. Сварные соединения выполнены аргонодуговой сваркой (TIG) с последующей электрохимической пассивацией поверхности. Маркировочные кольца наносятся на импульсные линии через заданный шаг по длине и обязательно в начале/конце линии; цвет маркировки выбирается по принадлежности трубопровода, для технологических трубопроводов нефтепродукта предусмотрен цветовой регистр RAL 8003.

Электроподключение

Сигнальные цепи заводятся в коробку КИП, предназначенную для сигнальных цепей (коробка – с кабельными вводами). Для кабельных подключений применяются экранированные кабели с заземлением экрана в одной точке. Прокладка кабелей выполняется с использованием металлорукавов и герметичных кабельных вводов по требованиям монтажа.

Маркировка и идентификация

Для приборов, клеммных коробок и арматуры предусмотрены информационные таблички установленной формы. Маркировка содержит функциональное назначение и позиционное обозначение, а для средств измерения дополнительно указываются пределы измерения.

Условия эксплуатации

Монтаж кабельных вводов (в т.ч. взрывозащищенного исполнения) выполняется по инструкциям изготовителя; вводы должны обеспечивать фиксацию кабеля/металлорукава и не иметь острых кромок. Для наружных установок, мест с агрессивными средами либо риском попадания масла/воды/эмульсии применяются герметичные вводы металлорукавов; при контроле качества проверяются отсутствие повреждений, перегибов/скруток и плотность затяжки вводов.

Основные преимущества

Два независимых канала давления нефтепродукта на одном щите, демпфирование пульсаций, обслуживаемая схема арматуры, коробка КИП с кабельными вводами, унифицированная маркировка и четко заданные требования к кабельной продукции/металлорукавам и гермовводам для корректного монтажа.
