Щит приборный на 3 отбора давления
(по ОЛ.1.4.4 ПАО "Транснефть")

Назначение

Щит приборный на 3 отбора давления предназначен для размещения приборов КИПиА и организации подключения импульсных линий и кабелей в составе систем автоматизации. Конструкция ориентирована на работу с технологическими средами, включая нефтепродукты, с учетом требований к маркировке линий и к монтажу кабельной продукции.

Функциональные возможности

Щит обеспечивает выполнение трех каналов измерения давления с подключением импульсных линий и последующей коммутацией сигнальных цепей. Предусмотрены единые правила идентификации импульсных линий и единые требования к выбору и прокладке кабелей, включая экранирование, резервирование жил и применение металлорукавов с герметичными вводами в необходимых зонах.

Конструкция

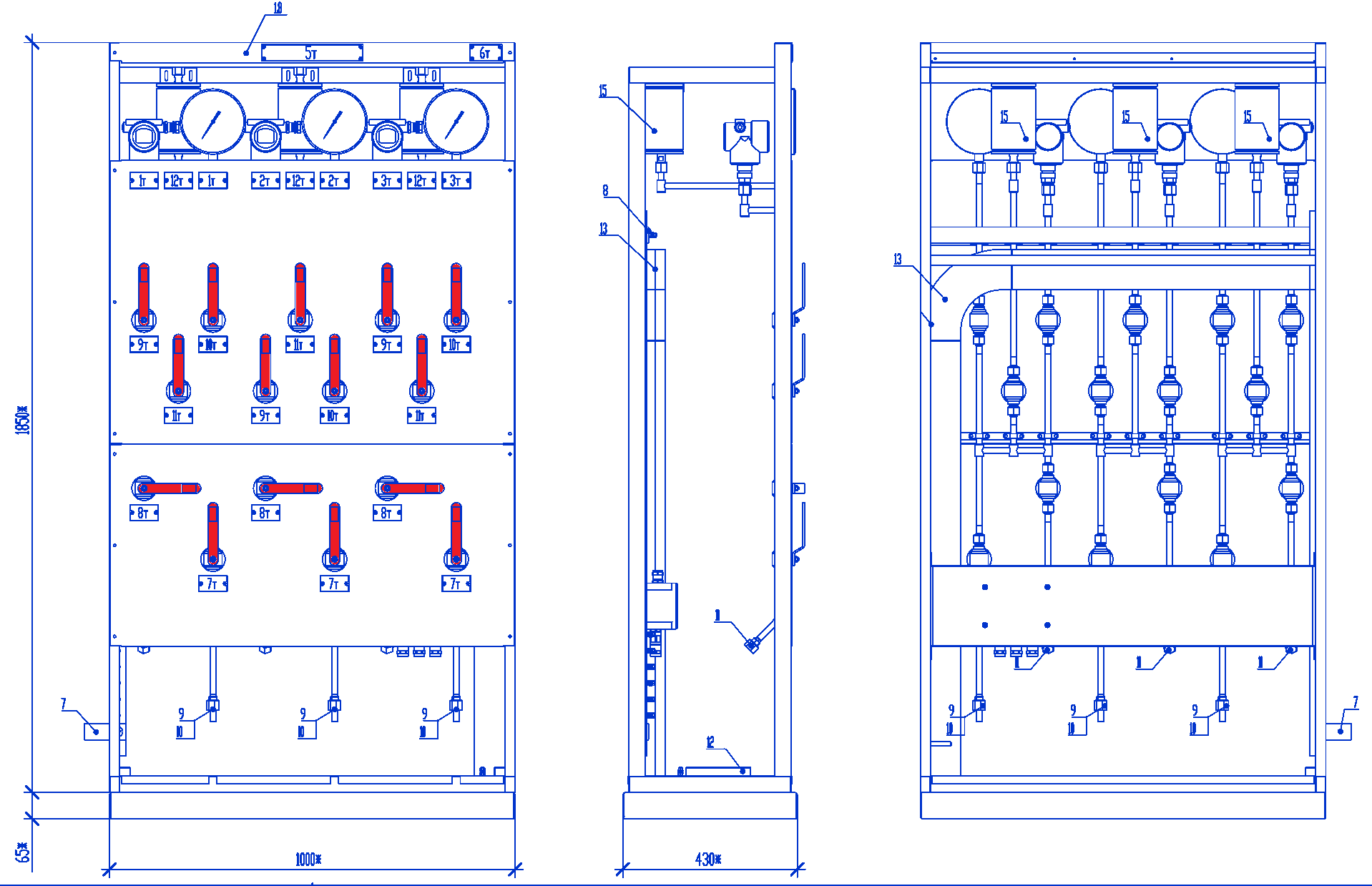

Изделие выполнено в формате щита с размещением приборов на лицевой стороне и разводкой на монтажной части. В комплекте документации предусмотрены унифицированные формы информационных табличек для средств измерения, полевых КИП/клеммных коробок и шаровых кранов.

Импульсная обвязка и материалы

На импульсные линии наносится цветовая идентификация кольцами шириной 3·D (D – диаметр трубки) с шагом 1,5 м, но не менее двух колец (в начале и в конце линии). При наличии теплоизоляции маркировка наносится поверх нее. Цвет колец задается по принадлежности к системе трубопроводов: для маслосистем – RAL 1023, водоснабжения/канализации – RAL 6029, сжатого воздуха – RAL 5005, технологических трубопроводов – RAL 8004, технологических трубопроводов (нефтепродукт) – RAL 8003, пожаротушения – RAL 3020, азота – RAL 1023.

Электроподключение

Кабельная продукция подбирается с учетом требований изготовителей и ГОСТ 31565. Запрещены алюминиевые жилы и горючая полиэтиленовая изоляция. Все кабели экранированные; экран (медь, ≥80% покрытия) заземляется в одной точке. Для многожильных кабелей с несколькими искробезопасными цепями применяется общий экран и соблюдаются требования ГОСТ IEC 60079-14-2013. Нормируемые сечения жил: 1 мм² для ИБЦ и для цепей во взрывоопасных зонах; питание – по расчету; прочие цепи – 0,7–0,8 мм². Резервирование жил: до 4 – без резерва допускается; 5–9 – 1 резервная; 10 и более – 2 резервные; допускается увеличение по условиям жилности и унификации номенклатуры.

Маркировка и идентификация

Для приборов указываются назначение, маркировка и пределы измерения; для полевых коробок – назначение и маркировка; для кранов – функциональная подпись, позволяющая быстро ориентироваться при обслуживании.

Условия эксплуатации

Металлорукава защищают кабели от внешних воздействий и выбираются с учетом коррозионных условий. Допускается применение металлорукавов с ПВХ-изоляцией как дополнительная мера защиты; заземление металлорукава выполняется по требованиям ПУЭ (для металлорукавов с ПВХ-изоляцией заземление не требуется). Применение пластиковой гофры вместо металлорукава запрещено. Металлорукава подключаются через кабельные вводы, рассчитанные на ввод и фиксацию металлорукава; вводы не должны иметь острых кромок. Герметичные вводы обязательны в наружных установках, агрессивных средах и при риске попадания масла/воды/эмульсии; при приемке проверяются отсутствие повреждений, перегибов/скруток, плотность затяжки и соответствие ввода классу взрывоопасной зоны.

Основные преимущества

Единый регламент маркировки линий и кабельного хозяйства, упрощающий монтаж и контроль качества, а также унифицированная система табличек и требований по экранированию/заземлению для применения на объектах с нефтепродуктами и другими средами.
