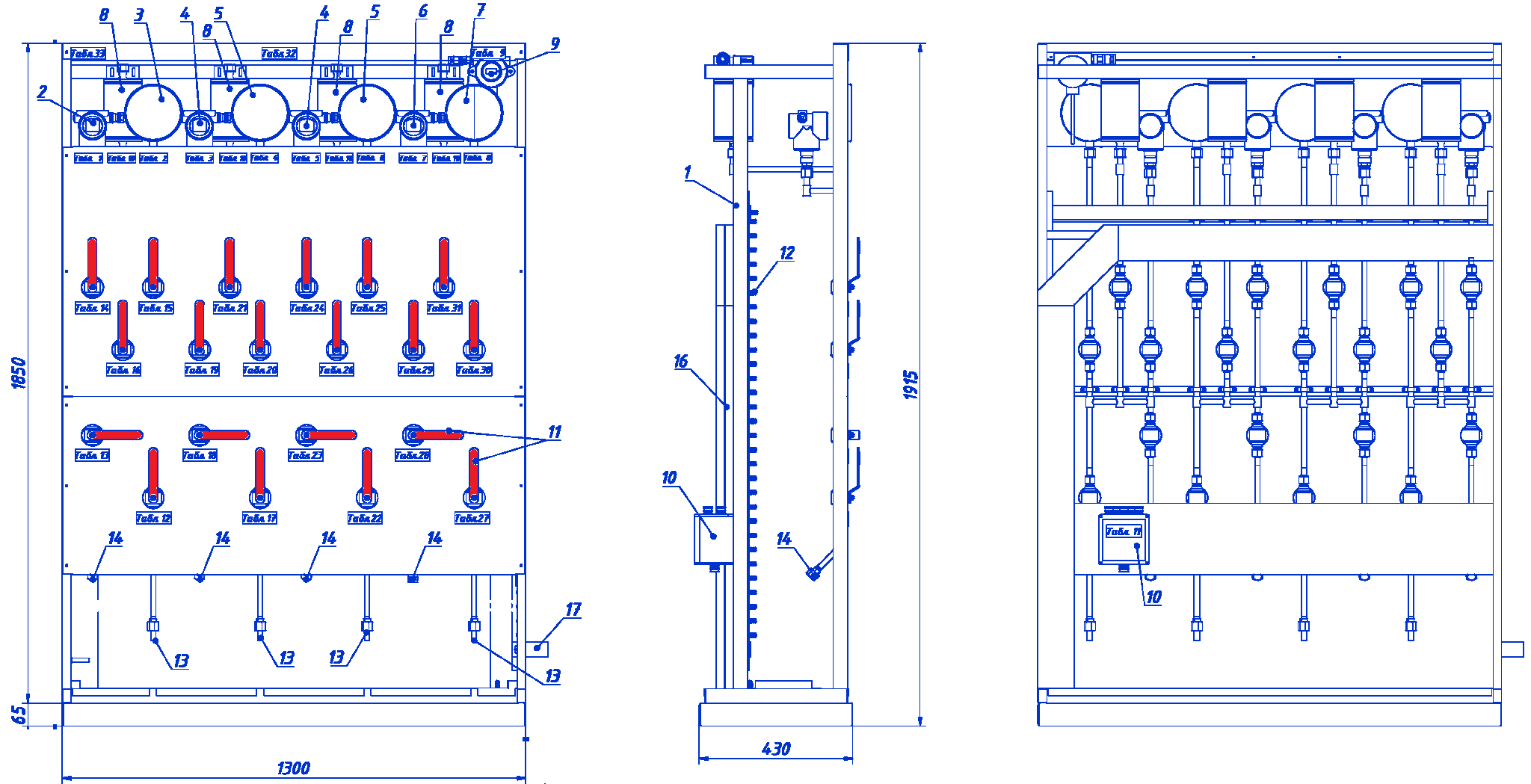

Щит приборный на 4 отбора давления
(по ОЛ.1.4.5 ПАО "Транснефть")

Назначение

Щит приборный на 4 отбора давления – готовое решение для промышленных систем КИПиА и АСУ ТП, предназначенное для контроля давления в четырех точках технологического контура и передачи сигналов 4–20 мА, с дополнительным измерением температуры воздуха в помещении.

Функциональные возможности

Щит объединяет четыре канала давления с преобразователями и манометрами и дает наглядный контроль параметров на месте. Демпферы уменьшают влияние пульсаций и повышают стабильность показаний, а наличие дренажа и запорной арматуры ускоряет обслуживание и проверку линий.

Конструкция

Стальной корпус с порошковой окраской RAL 7035 выполнен под промышленную эксплуатацию. Кабельная часть аккуратно организована в оцинкованном коробе с выводами в металлорукавах; поддон входит в комплект, что удобно при монтаже на объекте.

Импульсная обвязка и материалы

Импульсные линии изготовлены из 12Х18Н10Т (AISI 321) трубой ∅14×2,0 мм. Сварка выполнена аргонодуговой сваркой (TIG), после чего выполнена электрохимическая пассивация Steel Guard 425. В составе – демпферы V=1 л (9 МПа) и арматура Ду10 Ру160 из нержавеющей стали. Ввод импульсной линии выделен зеленой маркировкой RAL 6029 (кольцо 42 мм) для быстрого распознавания.

Электроподключение

Подключение приборов выполняется по 4–20 мА через взрывозащищенную клеммную коробку Ex e IIC T6 Gb с кабельными вводами. Экранирование сигнальных линий и организованное заземление на шину с выводом на внешний контур повышают помехоустойчивость и удобство подключения.

Маркировка и идентификация

Таблички на приборах, кранах и демпферах позволяют безошибочно ориентироваться в линиях: отдельно обозначены направления к преобразователям, к манометрам и к демпферам, а также канал температуры воздуха и клеммная коробка.

Условия эксплуатации

Климатическое исполнение УХЛ4.2, гарантия 18 месяцев (не более 24 месяцев с момента отгрузки), срок службы 10 лет при соблюдении регламента обслуживания.

Основные преимущества

Четыре точки контроля давления в одном изделии, демпфирование пульсаций, коррозионностойкая нержавеющая обвязка с TIG-сваркой и пассивацией, удобное подключение 4–20 мА, а также подтвержденные заводские испытания и контроль качества.
