Шкаф приборный контроллера УЗР
(по ОЛ.1.4.14 ПАО "Транснефть")

Назначение

Шкаф приборный контроллера УЗР предназначен для размещения оборудования контроля расхода нефти на входе узла подключения станции в составе объектов магистрального трубопроводного транспорта (камера приема СОД). Внутри размещаются средства измерения и вспомогательные устройства электропитания, обогрева и защиты цепей.

Функциональные возможности

Шкаф обеспечивает работу канала «Расход нефти на входе узла подключения станции» с выводом сигналов в систему автоматизации. Дополнительно реализованы контроль температуры воздуха внутри шкафа и поддержание температурного режима с помощью взрывозащищенного обогревателя с терморегулятором. Для подключения внешних линий предусмотрены отдельные коробки для цепей КИП и для питания контроллера/обогрева, а также защита цепей от импульсных перенапряжений.

Конструкция

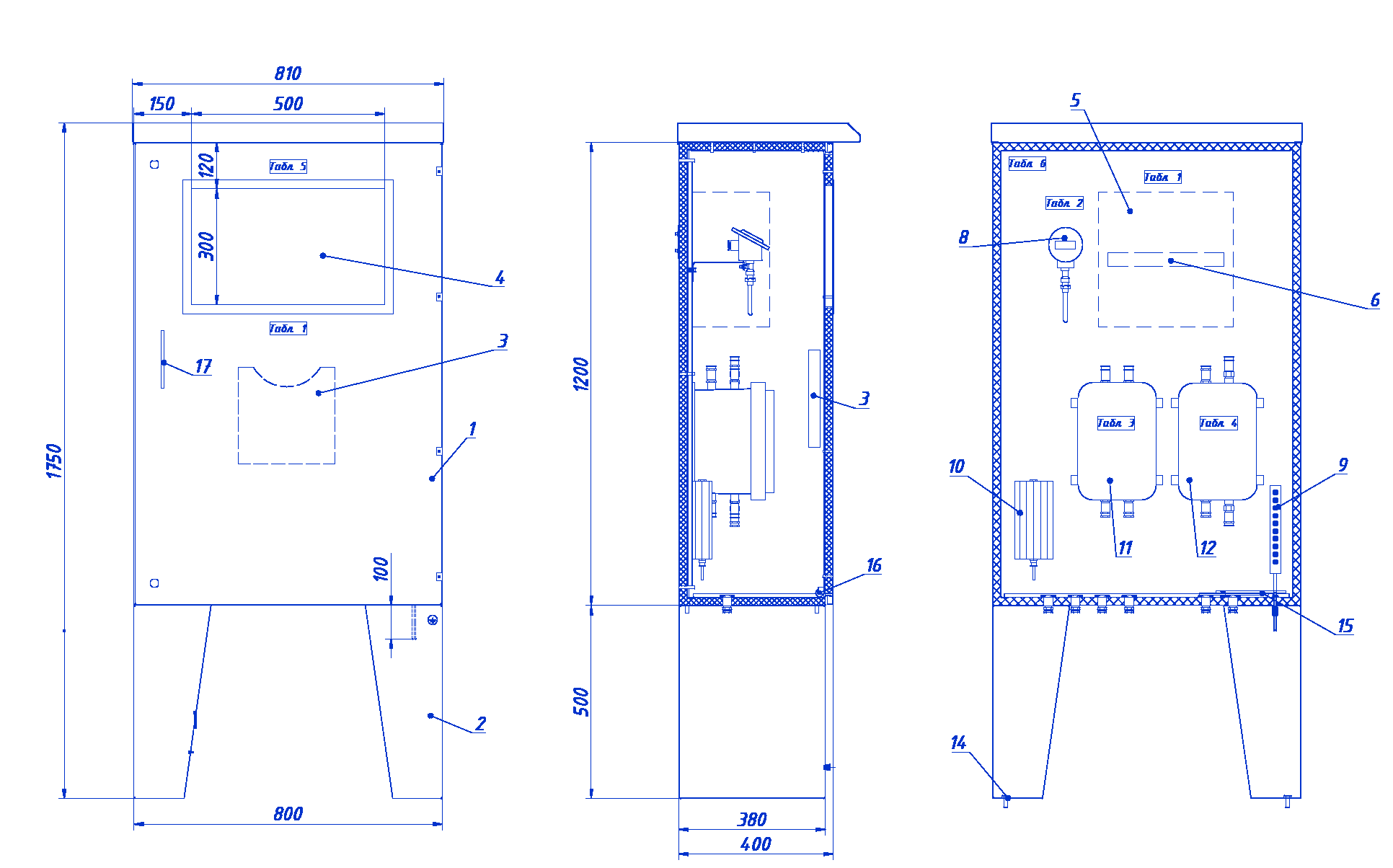

Исполнение напольное. Корпус двухслойный из тонколистовой стали толщиной не менее 2 мм, внутри – утепление ROCKWOOL (негорючее). Дверь со смотровым окном (однокамерный стеклопакет в стальной рамке), ограничителем открывания на 90° и опорным роликом. Запирание выполнено замками-защелками с классом защиты IP54 и трехгранным ключом. Окраска корпуса – светло-серая RAL 7035, подставка – RAL 9004. Габариты шкафа не более 1750×800×400 мм, масса – 140 кг; конструкция рассчитана на сейсмическое воздействие 6 баллов по MSK-64.

Импульсная обвязка и материалы

Импульсная трубная обвязка в составе шкафа не применяется; изделие ориентировано на размещение электротехнических и электронных компонентов. Внутренняя укладка выполнена с фиксацией кабелей к монтажным элементам, предусмотрены DIN-рейки и карман для документации.

Электроподключение

Подключение выполняется через взрывозащищенные коробки: отдельная коробка для цепей КИП и отдельная – для питания контроллера и обогрева. Применяются кабельные вводы латунного исполнения IP68 (в том числе М32 и М20) с заглушками; ввод внешних кабелей допускается через металлорукав. Сигнальные цепи выполняются экранированным кабелем, питание – отдельным кабелем. Защитное заземление организовано на шину из оцинкованной стали с подключением PE-проводников на элементы корпуса (дверь, подставка, панели).

Маркировка и идентификация

Предусмотрен комплект табличек: обозначение канала расхода нефти (FIT01), температуры воздуха (TIT01), а также таблички на коробках «Коробка КИП» (ED01) и «Коробка питания контроллера и обогрева» (ED02). На корпусе размещаются шильдики изделия и изготовителя.

Условия эксплуатации

Климатическое исполнение – УХЛ1. Шкаф приборный контроллера УЗР рассчитан на непрерывный режим работы в промышленных зонах. Транспортирование допускается всеми видами транспорта при обеспечении устойчивого положения и исключении ударов; хранение – в закрытом помещении при температуре от −40 до +40 °C и влажности до 80%.

Основные преимущества

Компактный утепленный шкаф напольного исполнения с обогревом, раздельными коробками КИП/питания и встроенной защитой цепей от перенапряжений упрощает монтаж на объекте и повышает надежность канала измерения расхода.
