Шкаф приборный на 1 отбор давления

Назначение

Шкаф приборный на 1 отбор давления - это готовый модуль для размещения и защиты узла измерения статического давления технологической среды с одной точки отбора. Такой шкаф применяют там, где важно обеспечить стабильные показания приборов, удобное обслуживание и надежную защиту оборудования КИПиА на открытых площадках и в производственных помещениях.

Для чего нужен шкаф приборный на 1 отбор давления

Основная задача шкафа - аккуратно и безопасно собрать в одном защищенном объёме всё, что относится к измерению давления по одной линии отбора: импульсную обвязку, запорную арматуру, дренаж/сброс, а при необходимости - демпфирование пульсаций и поддержание температуры внутри. В результате узел измерения получается сервисопригодным: прибор можно отключить от процесса, стравить давление и выполнить работы без вмешательства в технологическую врезку.

Где применяется

Шкаф на 1 отбор давления востребован на объектах, где оборудование КИПиА работает в сложных условиях и требует защиты:

• открытые промплощадки (НПЗ, нефтебазы, технологические установки, компрессорные, котельные, узлы учёта и контроля);
• точки контроля давления до/после оборудования (насосы, фильтры, теплообменники, аппараты);
• места, где важно «свести в один модуль» трубную обвязку, арматуру и приборы для удобства эксплуатации.

Конструкция шкафа: удобство и безопасность обслуживания

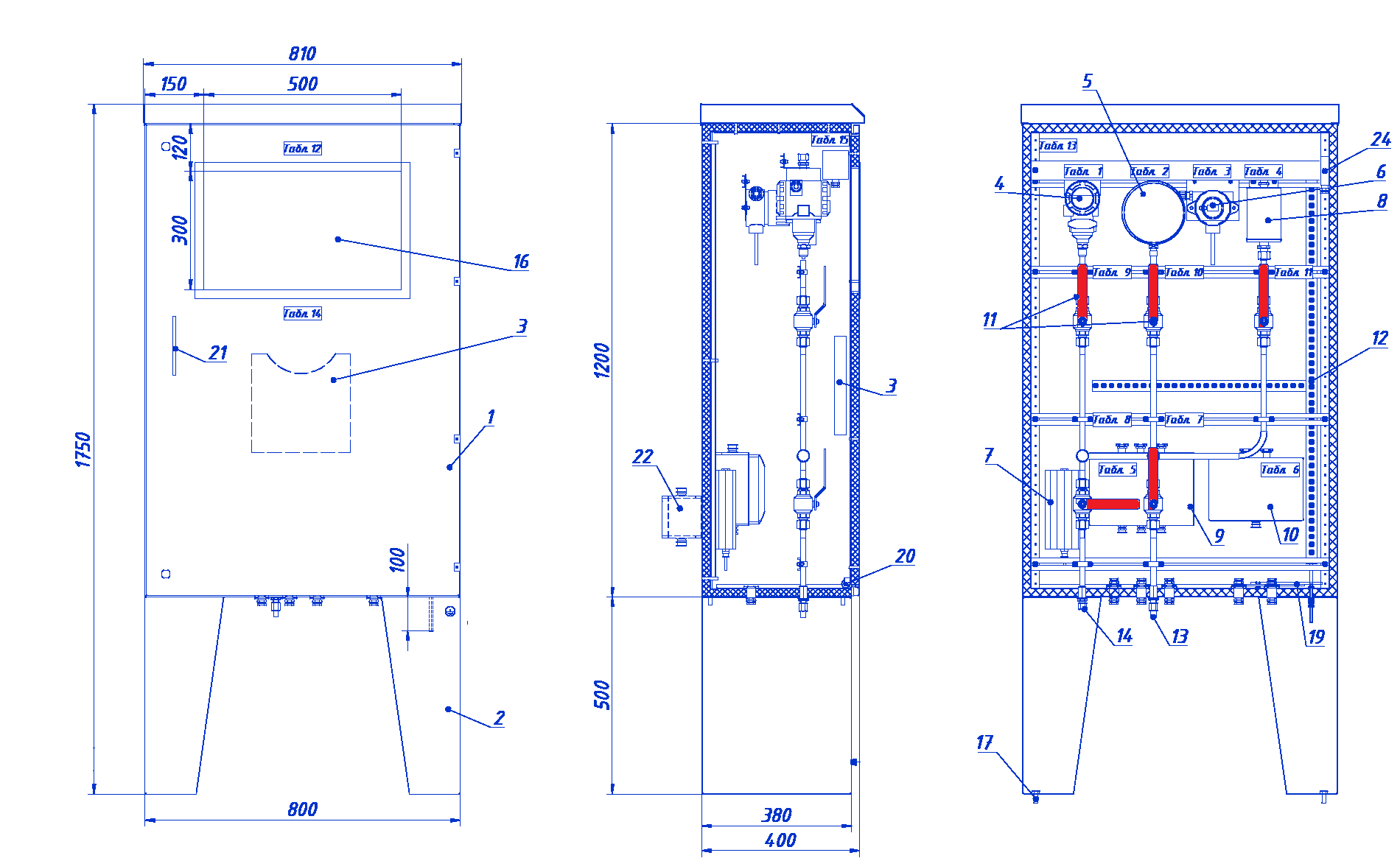

Приборный шкаф на 1 отбор давления выполнен в формате закрытого шкафа с доступом через дверь; смотровое окно позволяет контролировать показания и положение органов управления без открытия. Для уличного исполнения предусмотрены решения, снижающие влияние осадков и внешней среды (например, козырёк/капельник), а монтаж на опоры/цоколь помогает поднять шкаф над уровнем площадки. Внутри устанавливается монтажная рама/панель, обеспечивающая удобную компоновку узлов и аккуратную укладку кабелей и трубных линий. Также предусматривается заземление (PE), что важно для корректной эксплуатации приборов и общего промышленного стандарта монтажа.

Технологическая часть: импульсная линия, краны, дренаж и демпфер

Внутри шкафа формируется импульсная линия (трубка из нержавеющей стали с фитингами), которая подаёт давление от ввода к приборам. Для эксплуатации и обслуживания применяются шаровые краны: они позволяют отсекать линию и приборы, отключать отдельные ветви и выполнять контролируемый сброс давления. Отдельно организуется дренажный/сливной контур для безопасного стравливания перед обслуживанием.

При необходимости шкаф комплектуется демпфером (пульсационным гасителем) - он снижает пульсации и ударные воздействия давления, стабилизирует показания и способствует увеличению ресурса измерительных приборов. На практике даже при 1 отборе давления часто делают разветвление на несколько потребителей (например, датчик + манометр + сервисный контур), поэтому в шкафу может быть несколько кранов - это нормальная эксплуатационная компоновка.

Приборы и КИП: манометр, датчик давления, коробки КИП

Шкаф приборный на 1 отбор давления может поставляться как с приборами, так и “под приборы заказчика”. Типовая конфигурация включает:

• манометр для местного визуального контроля давления;
• преобразователь (датчик/передатчик) давления для передачи сигнала в АСУ ТП;
• при необходимости - дополнительные устройства (например, второй датчик, реле давления, контрольные точки).

Для удобного и безопасного подключения применяются коробки КИП: клеммирование и развод цепей упрощают монтаж, диагностику и обслуживание, не требуя “разборки” шкафа.

Обогрев и климат (опционально)

Для стабильной работы КИП на улице шкаф может оснащаться обогревом (нагреватель/радиатор), контролем температуры воздуха внутри и узлом управления/питания обогрева.

Комплектация и варианты поставки

В зависимости от проекта ШП-1ОД поставляется в нескольких форматах:

• “Шкаф + обвязка” (без приборов - приборы предоставляет заказчик);
• “под ключ” (с манометром/датчиком, коробками КИП и опциями);
• по проектной комплектации на основании опросного листа.

Типовой состав включает корпус, монтажную панель/раму, трубную обвязку, запорную арматуру, дренаж, узлы кабельного ввода и заземления; демпфер, обогрев и приборы - по ТЗ.

Принцип работы

Давление с линии отбора поступает в шкаф и через запорную арматуру подаётся на приборы. При обслуживании оператор изолирует прибор (закрывает нужный кран), стравливает давление через дренаж, выполняет работы (в том числе поверку/подключение к калибратору при наличии сервисного отвода) и возвращает узел в работу.

Преимущества

Почему выбирают шкаф приборный на 1 отбор давления:

• защищает приборы КИПиА от осадков, пыли, обмерзания и механических воздействий;
• повышает безопасность и скорость обслуживания (изоляция/сброс/доступ через дверь и окно);
• обеспечивает более стабильные показания при пульсациях давления (демпфер - по комплектации);
• аккуратная компоновка, маркировка, организованное заземление;
• легко адаптируется под разные приборы, тип присоединений и схемы.

Документация

На изделие предоставляется паспорт, спецификация, схема обвязки, схема подключения КИП (при наличии), маркировка линий/кранов/клемм и документы испытаний (лабораторные испытания сварных швов, акт опрессовки).
