Шкаф приборный на 1 перепад давления

Назначение

Шкаф приборный на 1 перепад давления применяется для размещения преобразователя перепада давления, дифференциального манометра, импульсных трубопроводов и запорной арматуры в системах автоматизации.

Функциональные возможности

Реализован прием давления по двум независимым импульсным линиям с формированием одного канала измерения перепада давления в диапазоне 0…2,5 кПа. Схема позволяет выполнять отключение каждой линии, дренирование, выравнивание давления и демпфирование пульсаций, что снижает влияние динамических колебаний на измерительный тракт.

Конструкция

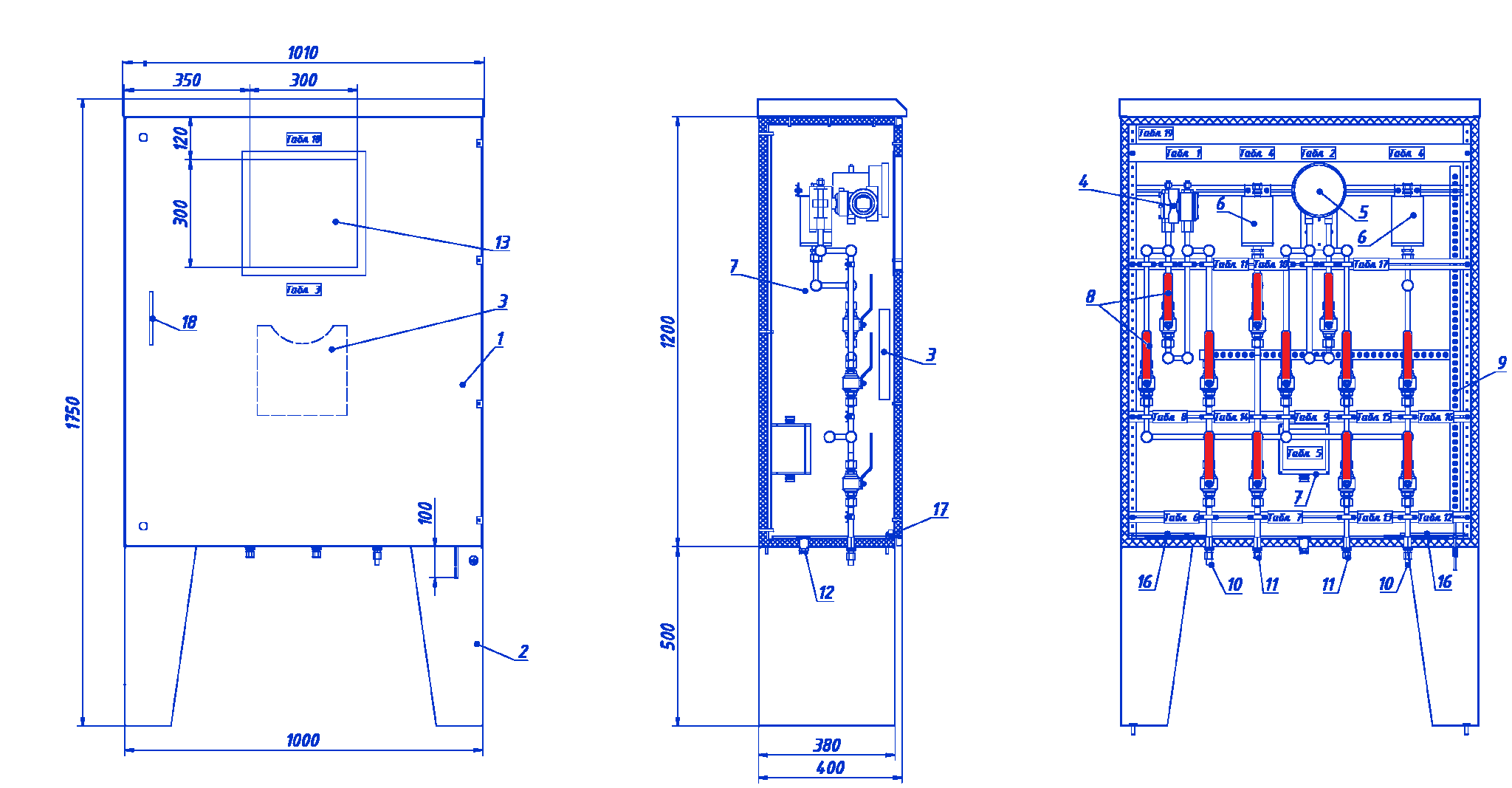

Корпус двухслойный, утепленный, напольного исполнения. Внутренний монтаж выполнен на монтажных рейках с фиксацией кабельной проводки кабельными стяжками. Дверь оборудована смотровым стеклопакетом, ограничителем угла открывания на 90° и замками IP54.

Импульсная обвязка и материалы

Трубные проводки выполнены из стали 12Х18Н10Т. Сварка импульсных линий выполнена аргонодуговым методом (TIG) с последующей электрохимической пассивацией всех сварных соединений. Каждая линия оснащена демпфером, прошедшим гидравлические испытания на прочность и плотность.

Электроподключение

Электрические цепи подключаются через взрывозащищенную клеммную коробку с кабельными вводами М25. Защитное заземление выполнено через отдельную заземляющую шину из оцинкованной стали.

Маркировка и идентификация

Маркировка выполнена табличками установленного формата, обеспечивающими однозначную идентификацию всех элементов импульсной и электрической схем.

Условия эксплуатации

Эксплуатация допускается в климатическом исполнении УХЛ1 при соблюдении требований эксплуатационной документации.

Основные преимущества

Стабильность измерений, надежная импульсная обвязка и соответствие требованиям КД обеспечивают длительную и безопасную работу изделия.
