Шкаф приборный на 1 перепад давления и 2 отбора давления
(по ОЛ.1.4.17 ПАО "Транснефть")

Назначение и область применения

Данный приборный шкаф представляет собой специализированное инженерное решение закрытого типа в напольном исполнении. Оборудование предназначено для интеграции в системы автоматизации технологических процессов (АСУ ТП) в качестве готового узла для размещения контрольно-измерительных приборов и сопутствующей арматуры. Основная функция изделия заключается в непрерывном мониторинге гидродинамических параметров рабочей среды. Шкаф используется для контроля давления нефти до и после магистральных подпорных насосных агрегатов (ПНА №1), а также для измерения перепада давления нефти на фильтре-решетке ПНА №1 с целью оценки его пропускной способности.

Функциональные возможности и гидравлическая схема

Изделие обеспечивает прием давления из двух точек технологической линии и его передачу на преобразователи и показывающие манометры, а также формирование одного измерительного канала перепада давления с выводом на преобразователь перепада и дифференциальный манометр. Гидравлическая схема оснащена запорно-регулирующей арматурой, позволяющей обслуживающему персоналу осуществлять операции безопасного отключения, дренажа рабочей среды и выравнивания давления. Для стабилизации показаний приборов и гашения пульсаций потока в схему интегрированы демпферные емкости. Дополнительно шкаф оснащен системой контроля температуры воздуха внутри защитного объема и выносным постом аварийной остановки ПНА №1.

Конструктивное исполнение и массогабаритные показатели

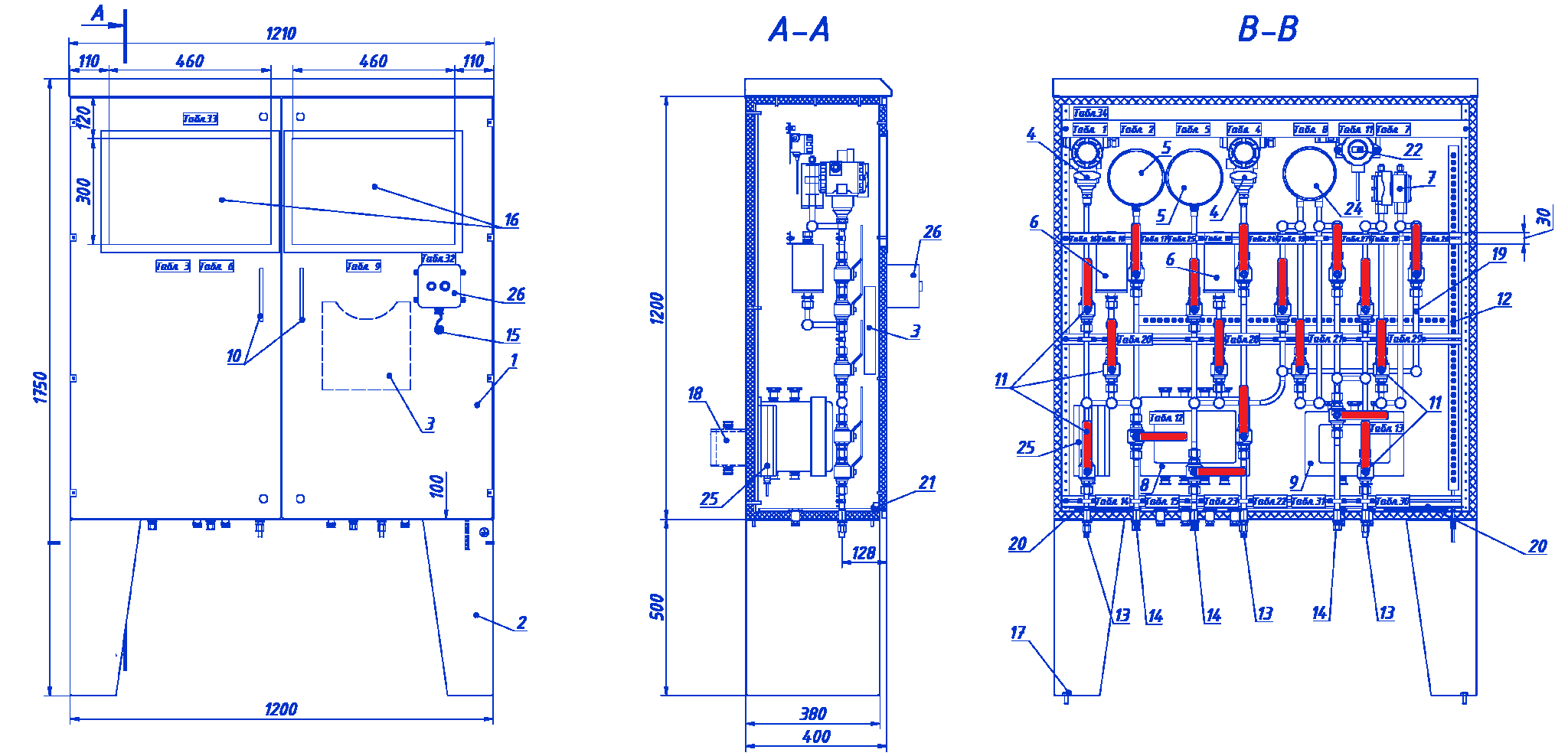

Конструкция представляет собой напольный двухслойный металлический корпус, выполненный из тонколистовой углеродистой стали толщиной не менее 2,0 мм. Межстенное пространство утеплено высокоэффективным негорючим теплоизоляционным материалом ROCKWOOL. Двери шкафа оборудованы двумя смотровыми окнами на базе однокамерных стеклопакетов в стальной рамке, ограничителями угла открывания на 90 градусов и специальными опорными роликами. Запирание защитного объема осуществляется посредством надежных замков-защелок со степенью защиты IP54, отпираемых трехгранным ключом. Внешняя окраска основного корпуса выполнена полиэфирной порошковой краской светло-серого цвета (RAL 7035), а несущая подставка окрашена в контрастный цвет (RAL 9004). Габаритные размеры изделия составляют не более 1750 мм в высоту, 1200 мм в ширину и 400 мм в глубину при массе 210 кг. Пространственная жесткость конструкции гарантирует сохранение полной работоспособности оборудования при сейсмических воздействиях интенсивностью до 7 баллов по шкале MSK-64.

Характеристики импульсной обвязки и материалы

Импульсные трубные линии смонтированы из коррозионно-стойкой нержавеющей стали аустенитного класса 12Х18Н10Т (международный аналог AISI 321). Используется бесшовная труба наружным диаметром 14 мм и толщиной стенки 2,0 мм. Соединение элементов обвязки осуществляется методом аргонодуговой сварки (TIG) с последующей электрохимической пассивацией поверхности сварных швов. Интегрированные в схему демпферы индивидуального изготовления (сталь 12Х18Н10Т) рассчитаны на эксплуатацию при давлении до 11,5 МПа. На участке ввода импульсной линии до и после запорного крана предусмотрена цветовая маркировка сигнальным кольцом шириной 42 мм в коричневый цвет (RAL 8004).

Электроподключение и взрывозащита

Электрические цепи сигналов 4–20 мА от преобразователей давления и перепада давления, а также цепи преобразователя температуры воздуха в шкафу подключаются через выделенную взрывозащищенную клеммную коробку класса Exd со степенью защиты IP66. Электропитание системы внутреннего обогрева организовано через отдельную взрывозащищенную коробку (класс Exd, IP66). Подключение к внешним кабельным линиям реализовано с применением защитных металлорукавов и специализированных кабельных вводов. Внутри шкафа предусмотрена шина защитного заземления из оцинкованной стали. Заземляющие проводники выполняются отдельным проводом, оконцованным кабельными наконечниками, в строгом соответствии с утвержденной электрической схемой.

Система маркировки и идентификации

Маркировка реализована комплектом информационных табличек на измерительных точках и приборах: «Давление нефти до ПНА №1», «Давление нефти после ПНА №1», «Перепад давления нефти на фильтре-решетке ПНА №1» и «Температура воздуха в шкафу». Аналогичным образом промаркированы распределительные коробки КИП и питания обогрева, а также элементы запорной арматуры с указанием дренажа, выравнивания давления и направлений потока («к датчику», «к манометру», «к преобразователю», «к демпферу»). Оборудование снабжено информационным указателем поста «СТОП ПНА №1», а также шильдиками самого изделия и завода-изготовителя.

Условия эксплуатации

Оборудование спроектировано как полноценный уличный шкаф, предназначенный для эксплуатации на открытом воздухе без необходимости обустройства навесов или дополнительных укрытий. Климатическое исполнение изделия строго соответствует категории УХЛ1, что гарантирует стабильную работу встроенной аппаратуры и системы внутреннего обогрева при прямом воздействии атмосферных осадков, ветровых нагрузок и отрицательных температур. Требования по транспортированию и хранению регламентированы паспортом изделия: до момента монтажа на объекте оборудование должно храниться в заводской транспортной таре в закрытых помещениях при температуре окружающего воздуха от −40 °C до +40 °C и относительной влажности не более 80% (при температуре +20 °C).

Основные преимущества

Продуманная технологическая компоновка изделия обеспечивает одновременный высокоточный контроль давления нефти до и после магистральных насосных агрегатов, а также перепада давления на фильтре-решетке в рамках единого конструктива. Важным преимуществом является исполнение импульсной обвязки из коррозионно-стойкой стали с применением контролируемой аргонодуговой TIG-сварки и обязательной последующей пассивацией сварных швов, что исключает риск развития коррозии. Надежность эксплуатации в жестких уличных условиях достигается за счет качественно утепленной конструкции корпуса ROCKWOOL, применения сертифицированных взрывозащищенных распределительных коробок с герметичными кабельными вводами и наличия надежной системы электрообогрева с терморегулятором. Дополнительную безопасность и удобство обслуживания на объекте обеспечивает детальная система промышленной цветовой и текстовой маркировки всех узлов.
