Шкаф приборный на 2 отбора давления

Назначение

Шкаф приборный на 2 отбора давления предназначен для измерения давления нефти на приеме МНС по двум точкам, размещения КИПиА, импульсных трубных проводок, элементов электромонтажа и системы обогрева в составе АСУ ТП.

Функциональные возможности

Каждый отбор реализован измерительным комплектом «преобразователь давления + манометр» с пределом 0…6,0 МПа и сервисной обвязкой. Стабилизация показаний обеспечивается демпфером V=1 л (по одному на канал). Арматура (10 кранов) выполняет функции общего запора, дренажа и распределения давления к преобразователю/манометру/демпферу по каждому каналу. В шкафу предусмотрен отдельный канал контроля температуры воздуха с выдачей сигнала 4–20 мА. Для поддержания температурного режима установлен взрывозащищенный обогреватель с терморегулятором.

Конструкция

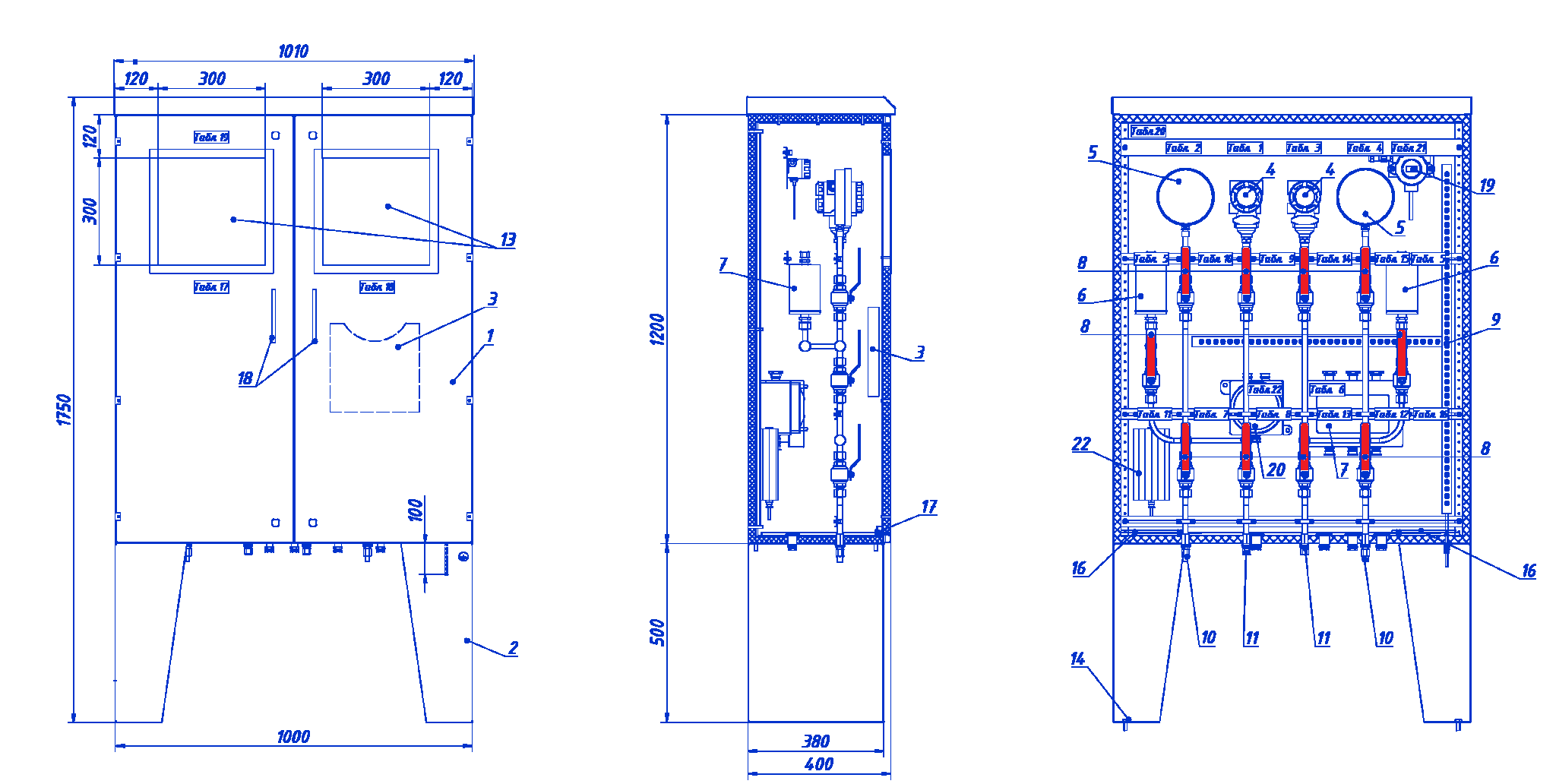

Корпус – двухслойный, сталь ≥2 мм, утепление ROCKWOOL ЛАЙТ БАТТС СКАНДИК (НГ). Окраска: корпус RAL 7035, подставка RAL 9004. Габариты: 1750×1000×400 мм (не более), масса 175 кг. Две двери со смотровыми окнами 300×300×23, ограничители открывания 90°, опорные ролики, ручки. Запирание – замки-защелки IP54 (2 шт.). Сейсмостойкость – 5 баллов MSK-64. Кабельная проводка фиксируется стяжками к монтажным рейкам.

Импульсная обвязка и материалы

Импульсные трубы ∅14×2,0 мм из 12Х18Н10Т (AISI 321) по ГОСТ 5632-2014, длина 5,2 п.м. Демпферы: 12Х18Н10Т, V=1 л, разрешенное давление 11,5 МПа – 2 шт. Арматура: шаровые краны из 12Х18Н10Т – 10 шт. Присоединительные элементы: НСП-М20 – 2 шт, КЗ-М20 – 2 шт (М20×1,5). Сварные соединения выполнены аргонодуговой сваркой (TIG) с последующей электрохимической пассивацией Steel Guard 425. На вводах импульсной линии предусмотрены маркировочные кольца шириной 42 мм (RAL 8003) до и после запорного крана.

Электроподключение

Коммутация сигналов 4–20 мА осуществляется через взрывозащищенную клеммную коробку Exd (класс Exd) с кабельными вводами; подключение РТ и TIT выполняется кабелем КВВГЭнг(А)-LS 4×0,75, экран заводится на клеммы. Питание обогревателя (220 В) организовано через отдельную взрывозащищенную клеммную коробку IP66 Exd с кабельными вводами; подключение обогревателя выполняется кабелем ВВГЭнг(А) 3×2,5. Заземление выполняется проводом ПуГВнг(А)-LS 1×4,0 (З-Ж) на шину заземления; оконцевание – наконечниками, изоляция токоведущих частей дополнительно защищается термоусадочной трубкой ТУТ 16/8.

Маркировка и идентификация

Предусмотрены таблички для двух точек измерения давления нефти на приеме МНС (точка 1 и точка 2) для преобразователей и манометров, таблички «Демпфер» (2 шт.), табличка температуры воздуха в шкафу, таблички клеммных коробок («Коробка КИП», «Коробка питания обогрева»), таблички на каждый кран по функциональному назначению (запор/дренаж/линии к преобразователю, к манометру, к демпферу), шильдики изделия и изготовителя.

Условия эксплуатации

Климатическое исполнение – УХЛ1. Хранение: −40…+40 °C, влажность 80% при +20 °C. Гарантия 18 месяцев с момента ввода (не более 24 месяцев от отгрузки), срок службы 10 лет при регламентном обслуживании. Монтаж и обслуживание выполняются персоналом с группой по электробезопасности не ниже III; работы проводятся при снятом напряжении.

Основные преимущества

Два полноценных измерительных канала давления нефти в одной утепленной конструкции, демпфирование пульсаций по каждому каналу, нержавеющая импульсная обвязка с TIG-сваркой и электрохимической пассивацией, разделение цепей КИП и питания обогрева на отдельные взрывозащищенные коробки с кабельными вводами, а также подтвержденные заводские испытания и контроль сварных соединений.
