Шкаф приборный на 2 перепада давления
(по ОЛ.1.4.13 ПАО "Транснефть")

Назначение

Шкаф приборный на 2 перепада давления предназначен для применения в системах автоматизации технологических процессов в качестве устройства, в котором размещаются приборы КИПиА и вспомогательное оборудование. Изделие рассчитано на контроль перепада давления по двум независимым измерительным каналам.

Функциональные возможности

Шкаф обеспечивает прием давления с технологических линий через четыре импульсных подключения, формирование двух измерений перепада давления и передачу сигналов от преобразователей перепада давления, а также визуальный контроль по манометрам дифференциальным. В схеме предусмотрены запирание, дренаж, выравнивание давления и подключение демпферов для гашения пульсаций.

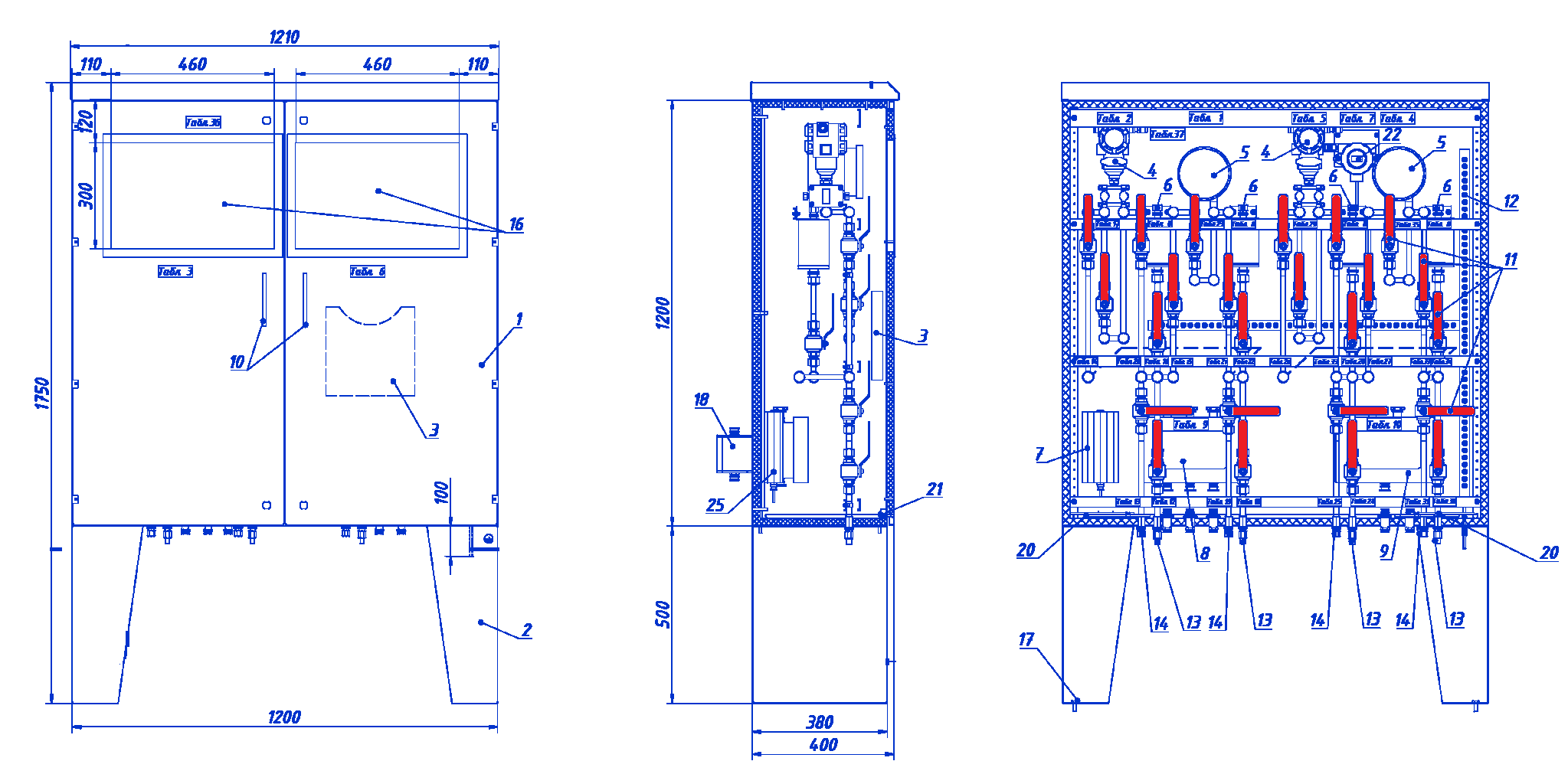

Конструкция

Исполнение напольное. Корпус выполнен двухслойным из тонколистовой стали толщиной не менее 2 мм с внутренним утеплением негорючим теплоизоляционным материалом ROCKWOOL. Двери оснащены двумя смотровыми окнами (однокамерные стеклопакеты в стальной рамке), предусмотрены ограничители угла открывания 90° и опорные ролики. Запирание выполнено двумя замками-защелками IP54 с трехгранным ключом. Окраска шкафа – порошковая полиэфирная, RAL 7035; подставка – RAL 9004. Габаритные размеры не более 1750×1200×400 мм, масса – 210 кг. Конструкция рассчитана на работоспособность при сейсмическом воздействии 6 баллов по MSK-64.

Импульсная обвязка и материалы

Импульсные линии выполнены из нержавеющей стали 12Х18Н10Т (AISI 321), труба ∅14×2,0 мм. Демпфирование пульсаций реализовано установкой четырех демпферов индивидуального изготовления из 12Х18Н10Т объемом 1 л с допустимым давлением 11,5 МПа. Сварные соединения импульсных линий выполнены аргонодуговой сваркой (TIG) с последующей электрохимической пассивацией сварных соединений установкой Steel Guard 425. На вводе импульсной линии до и после запорного крана предусмотрена цветовая маркировка в коричневый цвет RAL 8004 кольцом шириной 42 мм.

Электроподключение

В составе предусмотрены взрывозащищенные коробки для цепей КИП, питания обогрева и подключения кабелей обогрева импульсных линий. Подключение выполняется через кабельные вводы, в том числе вводы М25 (латунь, IP68) и металлорукав. Питание и защитный проводник подключаются с организацией заземления на шину заземления из оцинкованной стали.

Маркировка и идентификация

На шкафе предусмотрен комплект информационных табличек, включающий обозначения двух каналов измерения перепада давления дизельного топлива на фильтрах, таблички на кранах (запорный общий, дренаж, выравнивание давления, линии «к преобразователю», «к манометру дифференциальному», «к демпферу»), маркировку «Демпфер», а также таблички для коробок и шильдики изделия и изготовителя.

Условия эксплуатации

Климатическое исполнение УХЛ1. Шкаф приборный на 2 перепада давления рассчитан на работу с любыми жидкостями при рабочем давлении 250 кПа и рабочей температуре среды от −40°C до +60°C (для импульсных линий).

Основные преимущества

Два независимых измерения перепада давления при единой компоновке шкафа, заводская сборка и испытания трубных проводок, коррозионностойкие материалы импульсной обвязки, наличие обогрева и взрывозащищенного исполнения электрических коробок.
