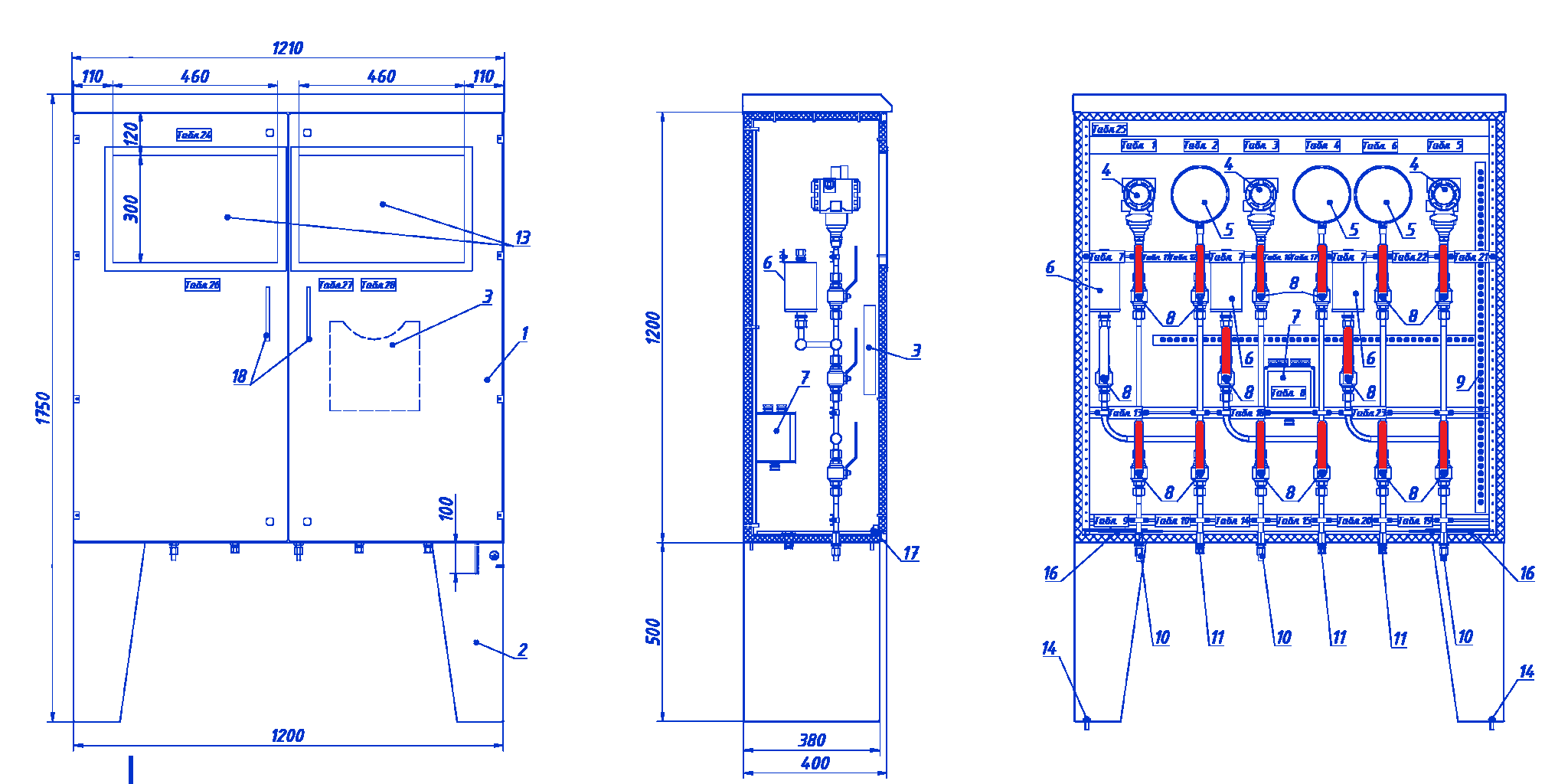

Шкаф приборный на 3 отбора давления

Назначение

Шкаф приборный на 3 отбора давления предназначен для применения в системах автоматизации технологических процессов как конструкция для размещения приборов КИПиА, импульсной обвязки и элементов электрического подключения. Решение ориентировано на контроль давления в трубопроводах с выдачей сигнала и местной индикацией.

Функциональные возможности

Шкаф формирует три измерительных канала давления: для каждого предусмотрены преобразователь давления и манометр, а также демпфер (гаситель пульсаций) для стабилизации показаний. Обслуживание каналов организовано через комплект кранов, включающий общий запор, дренаж и отдельные линии подачи давления к преобразователю, к манометру и к демпферу.

Конструкция

Приборный шкаф на 3 отбора давления поставляется готовым изделием. Корпус выполнен двухслойным из тонколистовой стали толщиной не менее 2 мм с утеплением негорючим материалом ROCKWOOL ЛАЙТ БАТТС СКАНДИК; окраска – порошковая полиэфирная, цвет RAL 7035, подставка – RAL 9004. Шкаф оснащен двумя дверями со смотровыми окнами, замками-защелками IP54 с трехгранным ключом, ограничителями открывания дверей 90°, опорными роликами и ручками. Габаритные размеры – не более 1750×1200×400 мм, масса – 210 кг. Конструкция рассчитана на сейсмическое воздействие 6 баллов MSK-64.

Импульсная обвязка и материалы

Импульсные линии выполнены из нержавеющей стали 12Х18Н10Т (AISI 321), труба ∅14×2,0 мм (7,8 п.м.). Для каждого канала предусмотрен демпфер V=1 л из 12Х18Н10Т с разрешенным давлением 11,5 МПа (3 шт.). Запорная арматура – шаровые краны из 12Х18Н10Т для нефтепродуктов (15 шт.). Присоединения импульсных линий выполнены через ниппельные соединения НСП-М20 и заглушки КЗ-М20 (М20×1,5) – по 3 шт. Сварные соединения выполнены аргонодуговой сваркой (TIG) с последующей обработкой поверхности аппаратом электрохимической пассивации Steel Guard 425; количество сварных швов – 72. На вводе импульсной линии предусмотрена цветовая маркировка «кольцо» шириной 42 мм (по факту – цвет RAL 8003).

Электроподключение

Сигнальные цепи преобразователей давления 4–20 мА подключаются через взрывозащищенную клеммную коробку КСРВ141410 (IP66, 1Ex ia IIC T6 Gb, класс Ex e). Подключение выполняется кабелем КВВГЭнг(А)-LS 4×0,75 с заводом экрана на клеммы. Защитное заземление выполнено проводом ПуГВнг(А)-LS 1×4,0 (З-Ж) на шину заземления; оконцевание – наконечниками НКИ, для дополнительной изоляции применяется термоусадочная трубка ТУТ 16/8 (черная). Клеммная коробка – с кабельными вводами (вводы М40 и М25, латунь, IP68).

Маркировка и идентификация

Предусмотрены таблички на приборы по каждому трубопроводу с обозначениями каналов (PT и PG), таблички «Демпфер» (3 шт.), табличка клеммной коробки «Коробка КИП», а также таблички на краны по функциональному назначению (запор, дренаж, давление к преобразователю, к манометру, к демпферу – для каждого канала). На корпусе размещены шильдики изделия и изготовителя.

Условия эксплуатации

Климатическое исполнение – УХЛ1. Гарантия – 24 месяца с момента ввода (не более 36 месяцев с момента отгрузки). Срок службы – 10 лет при регламентном обслуживании. Хранение – в закрытом помещении при температуре −40…+40 °C и влажности 80% при +20 °C. Резьбовые части консервируются смазкой Литол-24, выходные части трубопроводов закрываются полиэтиленовой пленкой.

Основные преимущества приборного шкафа на 3 отбора

Три канала давления в одном шкафу с демпфированием пульсаций, утепленная двухслойная конструкция с промышленной фурнитурой, нержавеющая импульсная обвязка, TIG-сварка с электрохимической пассивацией, взрывозащищенная клеммная коробка с кабельными вводами и полная эксплуатационная маркировка.
